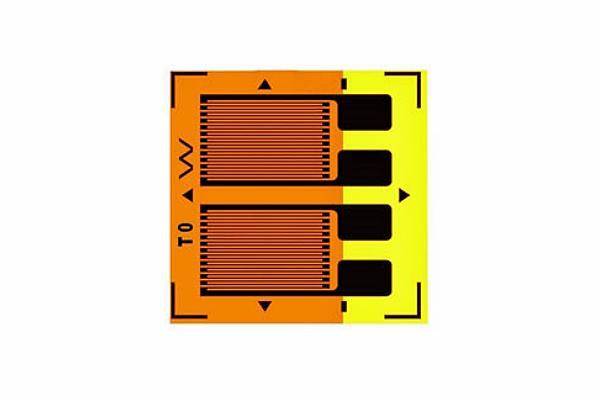

應變片的作用是什么？應變片的應用場合及應用領域非常廣泛，可應用于測量物理量，如應變、應力、彎矩、扭矩、加速度和位移等。應變片的應用可分為兩大類：第一類是應變片在某些彈性體上的應用及其與測量電路的連接，通過將應變片貼附在某些彈性體上，并與測量電路相連，從而形成一種特殊的應變片，用于測量各種物理量。在應變式傳感器中，敏感元件一般為各種彈性體，傳感元件為應變片，測量轉換電路一般為電橋。使用轉換電路——通常是橋式電路。第二種應變片是貼在試件上，再連接到應變片上的應變片。然后將應變計連接到應變計，直接從應變計讀取應變變化。
應變片電氣測量作為一種無損檢測技術，已廣泛應用于各種工程結構中。但電阻應變片的測試結果受溫度、濕度、導線長度等環境因素影響較大。如何處理這些問題是電阻應變片在土木工程中應用的關鍵。
電阻應變片在應變片電測量中的使用可分為兩種方法。一種是將應變片直接貼在受載零件表面進行測量。這種方法簡單，但不夠精確。
另一種方法是將應變片貼在彈性元件上制成傳感器，建立負載與加載后電阻變化的函數關系，通過預定的負載校準曲線得到被測負載值。得到的測量結果比較準確。
各種結構在運行過程中會受到各種外力作用，這些外力在工程上稱為載荷。載荷是強度和剛度計算的主要依據。通常有三種方法來確定設計時的負載。即類比、計算、實測。下面介紹實際測量方法中的電阻應變法來測量負載。
電阻應變法測定載荷的方法是利用由應變片、應變片和指示記錄儀組成的測量系統測量載荷值。首先， 將應變片貼在零件或傳感器上，零件受載變形后，應變片中的電阻發生變化。電阻值的變化由應變片組成的測量電橋轉換成電壓信號放大，最后在指示器或記錄儀上顯示出與負載成正比變化的曲線，通過校準。
該方法已廣泛應用于各種結構的荷載確定，如船閘、橋梁、房屋建筑等工程領域。
大型重要土木工程結構，如橋梁、超高層建筑、電視塔、水壩、核電站、海上采油平臺等，使用壽命可達數十年甚至數百年。在這種影響下，不可避免地會發生損害的積累甚至突發事故。雖然在一些事故發生前有漏洞、沉降和裂縫的跡象，但由于缺乏警報監控系統，事故無法避免。因此，有必要對現有的重要結構和設施進行健康檢查，評估其安全狀況，修復和控制損壞，并在新的結構和設施中增加長期的健康檢查系統。
目前，鋼筋混凝土結構的應變監測普遍采用電阻應變片，將電阻應變片粘貼在結構表面，然后埋入混凝土中，對鋼筋混凝土結構進行實時/在線的智能健康監測。
相關傳感器產品型號
?LORD TORQUE-LINK-200無線扭矩/應變傳感器節點
?Adin Robotics AFT200-D80智能六軸力矩傳感器
?Bota Systems MiniONE微型六軸力扭矩傳感器
?Bota Systems Rokubi緊湊型Rokubi6軸力扭矩傳感器
?Bota Systems MegaONE高負載6軸力扭矩傳感器。
