使用 LVDT 傳感器測量位置和位移

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2024-09-12 10:03:36

什么是 LVDT 傳感器？

LVDT（線性可變差動變壓器）是線性位置傳感器。它們用于測量相對較短距離內的線性位移和位置。目前市場上的 LVDT 可以測量小至百萬分之幾厘米（微英寸）的運動，甚至在另一個極端情況下可達約 0.7 米（約 27 英寸）。

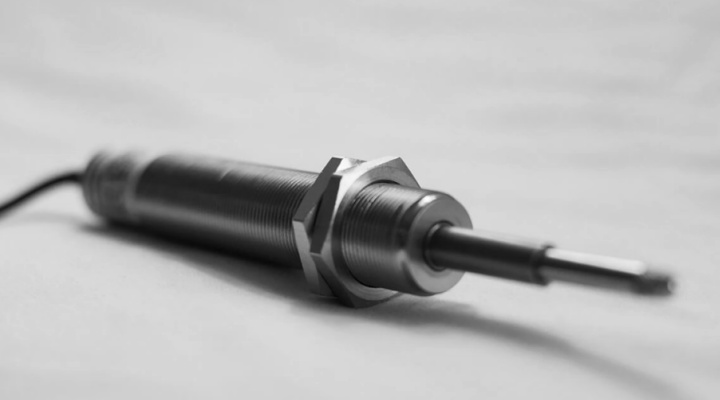

LVDT 傳感器

LVDT 由一根包含自由移動軸（又稱電樞）的管子組成。管的底座安裝在固定位置，桿的末端固定在物體上，該物體的位置將以線性（前后）方式移動。

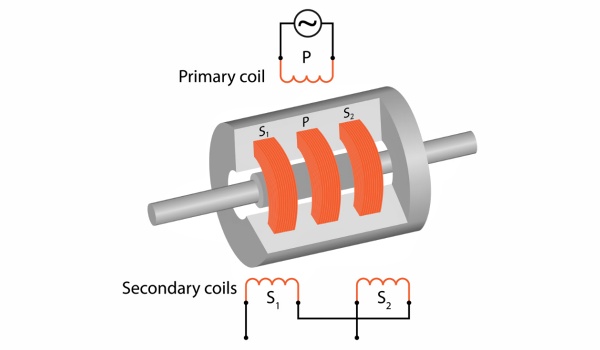

典型 LVDT 傳感器的橫截面

LVDT 傳感器如何工作？

LVDT 外殼內部是初級線圈。線圈組件的兩側是一對次級線圈。除了物理位置之外，所有三個初級繞組都是相同的。然而，它們與對方串聯，因此，如果它們均等通電，它們的輸出加起來將為零。

請注意，這些內部元件的構造通常能夠防止潮濕和外部磁場的影響。

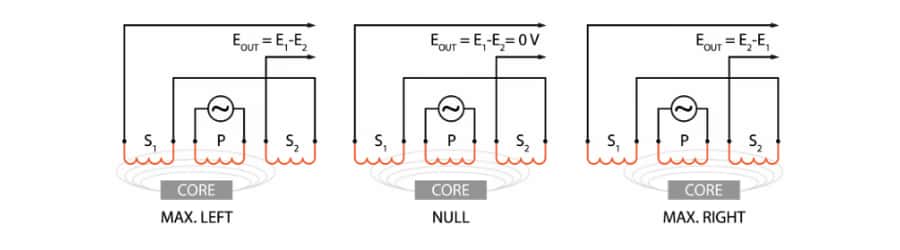

當桿在 LVDT 磁芯內來回移動時，LVDT 的次級線圈如何指示桿的位置

在交流 LVDT中，初級線圈由恒定的交流電源電壓（通常為 3 kHz @ 3Vrms）供電。這會在次級線圈中產生磁場。如果桿位于管內的死點，則來自 S1 和 S2 的磁通量相同并相互抵消。這稱為“空”位置。

然而，如果軸的位置靠近 S1 或 S2，則來自該線圈的能量相對于另一個線圈將增加。因此，只需減去線圈的輸出，傳感器就可以隨時告訴我們軸在管內的位置。

當軸被測試物品拉入或拉出管時，LVDT 輸出一個信號，表示軸從起始點到最大偏轉的位置。軸不接觸管內部，幾乎無摩擦，而且 LVDT 本身不包含電子器件，因此在惡劣環境中很受歡迎。

該信號被輸出到測量系統內的 LVDT 信號調節器，該信號調節器會顯示并記錄該信號以供審查和分析。

總而言之，交流 LVDT 是一種可變磁阻設備，其初級線圈產生磁通量，該磁通量通過移動電樞耦合到與初級線圈串聯的次級線圈。

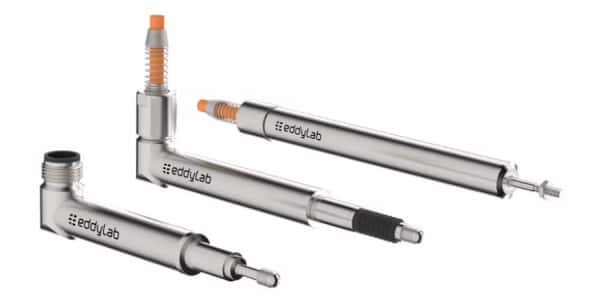

典型 LVDT 傳感器

LVDT 類型或機械品種

就軸/電樞結構而言，目前有幾種基本類型可供選擇：

? 自由（非制導）電樞 LVDT

? 固定（引導）電樞 LVDT

? 強制或彈簧延伸電樞 LVDT

讓我們更詳細地看看其中的每一個。

自由（非引導）電樞 LVDT

在這種情況下，軸或電樞可以在 LVDT 體內自由地前后滑動。它沒有固定在其上，LVDT 本身內部也沒有任何作用力。電樞連接到被測物體，該物體與 LVDT 主體平行移動。

結果是幾乎無摩擦的布置，從而使傳感器具有很長的使用壽命。當然，需要適當?shù)膶?duì)齊才能獲得最佳結果。

自由或“無導向”電樞非常適合短程、高速應用（例如振動）。當觀察到大量循環時，它也是理想的選擇。當被測物體與 LVDT 主體平行移動時，效果最佳。

固定（引導）電樞 LVDT

在俘獲式或引導式 LVDT 中，電樞同時連接到主體和被測物體。電樞由限制它的低摩擦軸承組件引導。

這使得 LVDT 能夠處理更長的測量范圍（例如，~25 毫米至 45 厘米 [~0.5 至 18 英寸]），以及被測物體橫向移動到 LVDT 主體時的情況。在這些情況下，如果電樞不受引導，就會發生不對中。

固定（引導）電樞 LVDT 在靜態和動態測量應用中都很有用。

短范圍（例如，最大 ±76 毫米 [±3 英寸]）的 LVDT 可以水平安裝并且不會彎曲，但是，較大的裝置在水平安裝時通常需要支撐，以確保它們不會因重力而彎曲。

強制或彈簧延伸電樞 LVDT

強制或“彈簧延伸”電樞 LVDT 具有與上述固定（引導）LVDT 相同的低摩擦軸承組件，但除此之外，它還使用彈簧、氣動裝置或電機等機械返回機構來輕輕地將電樞推出至完全偏轉。這適用于需要 LVDT 電樞與被測物體保持穩定連接的應用。

在這種情況下，只有 LVDT 主體是固定的，電樞端通常有一個球推壓被測物體，但不固定在其上。因此，被測物體甚至可能移至超出范圍或被不同物體替換，就像裝配線的情況一樣。彈簧延伸的電樞球會自動伸出并等待物體返回或被替換，并在物體返回或替換時平穩地移動。

這些 LVDT 最適合靜態和慢速移動的應用。

大多數 LVDT 制造商都提供部分或全部這些電樞品種的傳感器，以應對廣泛的應用。

目前市場上有各種各樣的 LVDT。有些是專為應用和環境而設計的，例如食品和藥品的衛生應用、浸沒在鹽水中、極端溫度環境下、科學中的高精度應用，甚至在加壓環境下數錢等等。它們通常由不銹鋼制成，非常適合這些應用。

交流 LVDT 與直流 LVDT

經典的交流 LVDT 板上沒有電子器件，需要外部載波放大器和相關信號調節才能工作。一些制造商已將這些電子器件集成到 LVDT 中。當然，這些直流 LVDT更容易與測量系統連接，但也有一些限制。

由于交流 LVDT 沒有板載電子器件，因此它們可以在盡可能廣泛的溫度環境下運行 - 從低溫一直到 650°C/1200°F。

由于缺少電子器件，交流 LVDT 也可能比直流 LVDT 小。

由于缺少電子元件，交流 LVDT 比直流 LVDT 具有更優異的沖擊和振動規格。

交流 LVDT 的使用壽命比直流 LVDT 更長……復雜性更低意味著可靠性更高。

這并不意味著 DC LVDTS 沒有用途。在許多應用中，更簡單的接口是一個很大的優勢，而交流 LVDT 的優勢并不是一個因素。一方面，它們消除了對外部信號調節的需要，當沒有合適的位置時，這有時可能是一項硬性要求。

它們還減少了安裝時間和復雜性。 DC LVDT 有環路供電型號，其 4-20 mA 電流輸出可以比低電平電壓輸出傳輸更遠的距離。

交流 LVDT 優點	直流 LVDT 優點
最佳的沖擊和振動性能	不需要外部信號調理
最寬的工作溫度范圍	輸出已預先校準
提供盡可能小的外形尺寸	減少設置時間
盡可能最長的使用壽命設計	4-20mA電流環輸出，可遠距離傳輸
