堡盟 Baumer O200.SP.T-GW1J.72NV（貨號：11223790）是一款微型SmartReflect 光柵（智能反射式光電傳感器），背景位置 15 … 180 mm。
? SmartReflect – 可靠的光柵原理傳感器，無需反光板；
? 堡盟PinPoint LED：精準聚焦的均勻小光斑；
? 借助環境影響補償功能，對透明物體進行長期穩定的檢測；
? 操作安全，通過qTeach或自學習線輕松完成自學習；
? 帶IO-Link接口，提供更多參數設置選項和各類診斷數據；
? 搭配不銹鋼間隔套的堅固型外殼。
（1）基本參數 | |||
| 類型： | 光柵 | 版本： | 透明物體檢測 |
| 背景位置 Sde： | 15 … 180 mm | 感應范圍 Sa： | 90%…85% Sde |
| 最低信號衰減強度： | 5% | 上電指示燈： | 綠色LED |
| 調節/鏡頭受污指示燈： | 閃爍的輸出指示燈 | 輸出指示燈： | 黃色LED |
| 感應距離調節： | 自學習和IO-Link | 交互影響抑制： | 是 |
| 光束類型： | 點激光 | 光軸校準： | < 1.5° |
（2）光源 | |||
| 光源： | 脈沖PinPoint LED | 波長： | 644 nm |
（3）電氣參數 | |||
| 響應時間 / 釋放時間： | < 0,25 ms (高速模式) | 抖動： | < 0,1 ms (高速模式) |
| 電源電壓范圍 +Vs： | 10 … 30 VDC | 最大電流消耗（無負載）： | 40 mA (@ 10 VDC) |
| 典型電流消耗： | 16 mA (@ 24 VDC) | 壓降 Vd： | <2 VDC |
| 輸出功能： | 亮通/暗通 | 輸出電路： | 推挽式 |
| 輸出電流： | 50 mA | 短路保護： | 是 |
| 反極性保護： | 是 | ||
（4）通信接口 | |||
| 接口： | IO-Link V1.1 | IO-Link端口類型： | A級 |
| 波特率： | 230.4 kBaud (COM3) | 周期時間： | ≥ 0,6 ms |
| 過程數據長度： | 32 位 | 過程數據結構： | 位0 = SSC1 (有無) 位2 = 質量 位3 = 報警 位5 = SSC4 (計數器) 位16-31 = 16位測量值 |
| 參數可調： | 開關點 開關遲滯 時間過濾器 LED狀態指示燈 輸出邏輯 計數器 工作模式 停用傳感器元件 “找到我”功能 自學習模式 背景跟蹤 | 其他數據： | 信號衰減強度 過量增益 啟動次數 設備溫度 |
（5）機械參數 | |||
| 寬度 / 直徑： | 8 mm | 高度 / 長度： | 25,1 mm |
| 深度： | 15,8 mm | 類型： | 矩形 |
| 機械安裝： | 光滑套筒 (不銹鋼) | 外殼材質： | 塑料（ASA、PMMA） |
| 前端光學元件： | PMMA | 連接方式： | M8 引線接頭，4針，L=200 mm |
| 電纜特性： | PVC / PVC 4 x 0,08 mm2 | ||
（6）環境條件 | |||
| 防護等級： | IP 67 | 工作溫度： | -25 … +50 °C |

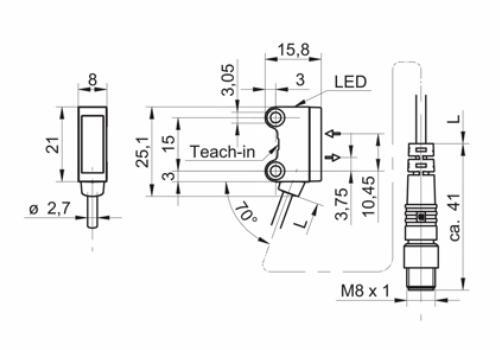

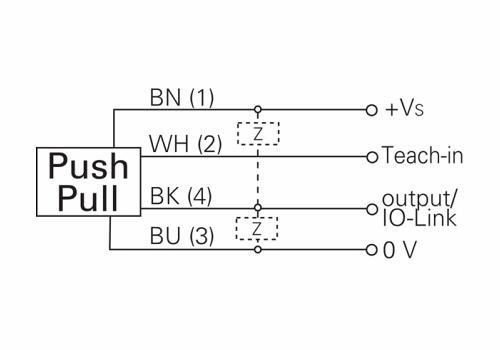

| 尺寸圖 | 接線圖 |
 |  |

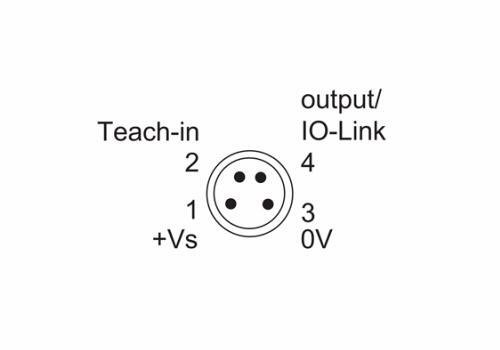

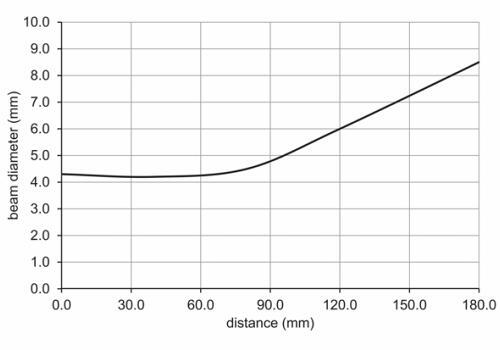

| 針角定義 | 典型光束特性 |
 |  |

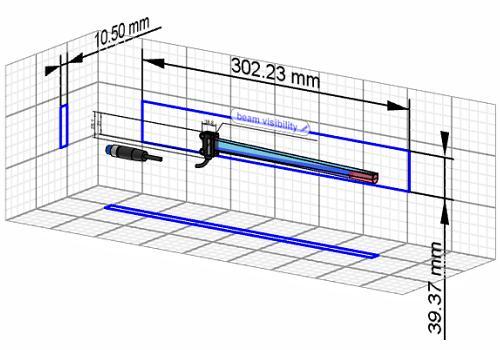

| 3D 模型 | |
 |
