位于紐約州霍內爾的 BridgeComposites, LLC 使用 LORD MicroStrain 無線橋梁監測系統來評估隔震支座。

無線系統和智能橋梁

       獨特的交通載荷、環境條件和地震事件會對高速公路橋梁等結構施加不良壓力。美國有四分之一的橋梁存在結構缺陷或功能陳舊。

       位于紐約州霍內爾的 BridgeComposites, LLC 使用 LORD MicroStrain 無線橋梁監測系統來評估隔震支座。低功耗無線傳感器節點網絡為工程師實時提供持續同步的性能和環境數據。MicroStrain 的 SensorCloud ?上基于云的遠程數據可視化和分析工具使 BridgeComposites 和研究人員能夠更高效、更經濟地表征橋梁組件的長期性能。

可擴展網絡和快速安裝

       量化橋梁性能需要分布式監控功能網絡。然而，安裝傳統的硬連線解決方案會帶來大量成本、勞動力和物流障礙，無法實現足夠的規模。LORD MicroStrain 的無線解決方案大大減少了與硬連線安裝相關的時間和中斷，同時在任何長度的橋上保持同步的高速數據。

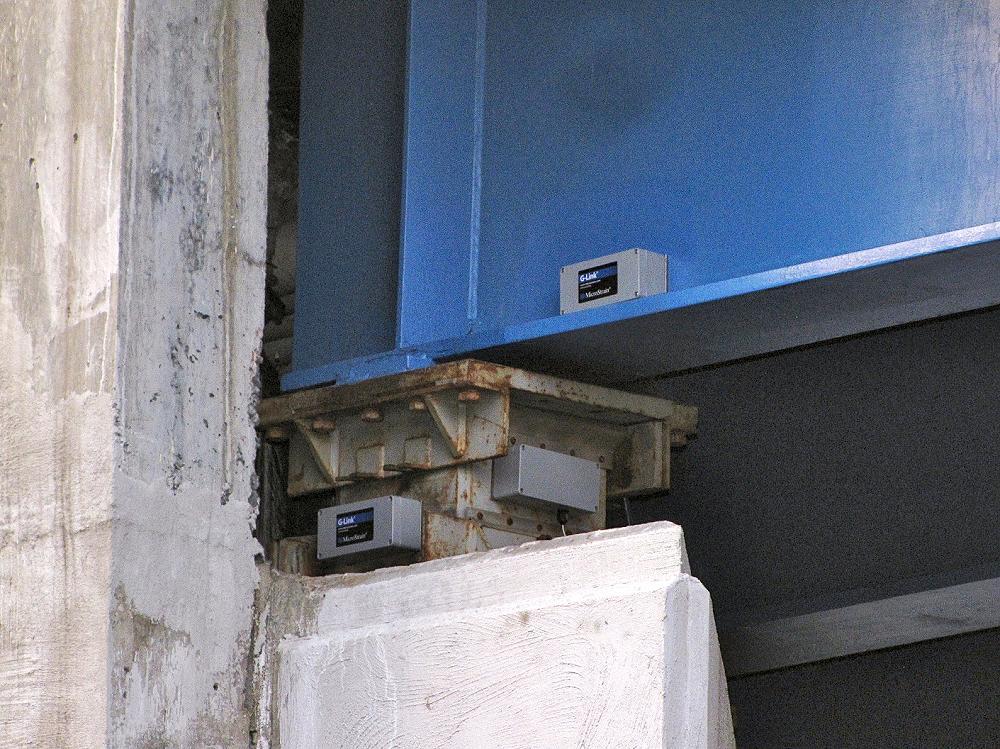

       在短短幾個小時內，一個由兩名工程師組成的團隊就全面部署了無線網橋監控網絡。該網絡由七個無線傳感器節點組成，包括：兩個 G-Link ?加速節點、兩個 DVRT ?線性位移傳感器、兩個 TC-Link ?溫度節點和一個 SG-Link ?應變節點。無損、擴展范圍、同步采樣確保了黑色金屬環境中可靠的數據 通信。先進的能源管理協議和能量收集能力保證無需更換電池即可運行多年。

       每個傳感器記錄一個特定的測量值，以捕獲軸承的使用行為。加速度計連續采樣 16Hz 的橋梁振動。收集的數據使研究人員能夠確定新軸承承受法向應力以及防止?jié)撛诘孛孢\動造成損壞的能力。安裝在兩個不同軸承上的線性運動傳感器通過熱循環測量橋梁的縱向運動。應變儀安裝在端隔膜梁上，以測量地震事件中可能受到的力。

SensorCloud上無限的橋梁性能數據

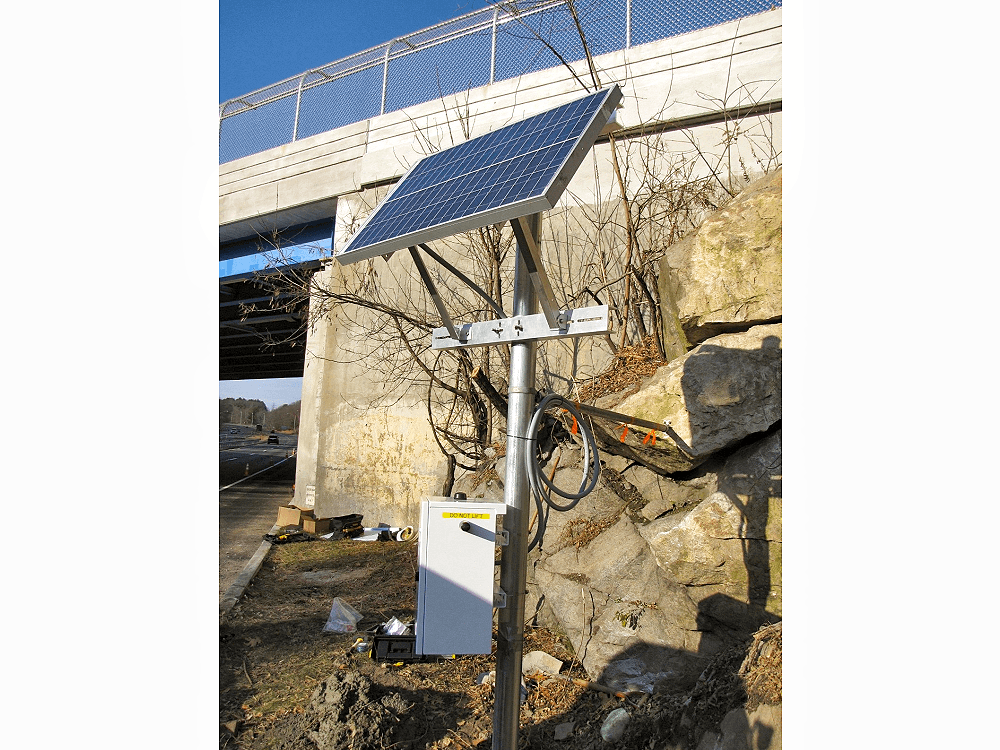

       LORD MicroStrain 的 web-enabled WSDA-1000網關聚合時間

       以用戶可配置的速率從網絡上標記數據。數據通過蜂窩調制解調器傳輸?shù)?SensorCloud ? ， BridgeComposites 可以在其中查看數據并與橋梁所有者和合作者共享數據。此外，用戶可以創建閾值警報，在超過預定條件時自動發送電子郵件或文本通知。

       根據 BridgeComposites 總裁 Jerome O'Connor 的說法，“雖然系統記錄了地震等罕見極端事件下的數據，但 BridgeComposites 還能夠遠程實時定量評估軸承性能。具體來說，捕捉軸承在交通負載下的行為不斷變化的環境條件使我們的工程師能夠觀察實際服務條件下的反應。

總結，本應用案例的優點：

      ? 在主動橋梁上輕松改造

      ? 長期監測以跟蹤和延長橋梁壽命。

      ? 降低檢驗成本

      ? 優化維護

      ? 減少交通堵塞

      ? 基礎設施的實時遠程視圖

      ? 自定義警報。
