在需要高精度和控制的機械臂應用中，即手術機器人，工程師可以利用應變波齒輪（又名諧波應變波驅動）來提高機器人的性能。

應變波傳動在機械臂應用中的優勢：

      (1)通過更快的加速和更快的穩定時間，降低機械臂的慣性并提高動態性能;

      (2)在單級中提供高減速比和非常低的背隙;

      (3)增加有效載荷能力并降低功率需求;

      (4)FUTEK 的扭矩工程團隊在為任何使用應變波齒輪技術的機器人應用定制薄型、高精度應變波諧波齒輪扭矩傳感器方面擁有深厚的專業知識。

應變波諧波齒輪力扭矩傳感器在機械臂應用中的優勢：

      (1)支持低功耗運動控制;

      (2)用于閉環反饋的輕量級、薄型和高精度功能;

      (3)幾何形狀和設計的高度靈活性;

      (4)可以分布在機械臂關節上，從而降低了整體轉動慣量，并降低了機械臂的整體功耗。

六自由度傳感器的替代品

      應變波諧波齒輪傳感器還具有獨特的功能，使其成為某些類型的高精度機械臂應用（如微創機器人手術）的六軸力矩傳感器的替代解決方案。

      例如，在一些腹腔鏡手術過程中，外科醫生必須在機器人手臂移動時保持末端執行器（腹腔內的器械）的位置。僅使用6個自由度傳感器很難進行這種操作，因?yàn)樾枰獙γ總€關節進行扭矩測量，以便根據每個關節扭矩的輸出正確計算等效力的方向和大小。

使用應變波諧波齒輪傳感器替代6自由度傳感器的其他優點：

      (1)實施成本更低，因?yàn)榕ぞ販y量只能針對選定的接頭實施；

      (2)每個關節的單通道大大降低了學習曲線和隱性實施成本；

      (3)維護成本更低，維修更方便，因?yàn)橐粋€傳感器可以在不拆卸其他傳感器的情況下進行維修或更換；

      (4)6自由度方案繼承的傳統串?dāng)_幾乎被淘汰；

      (5)嵌入式電子設備（模擬、SPI 等）定制幾何形狀的靈活性；

      (6)靈活的電子設備，以嵌入故障檢測并增加冗余；

      (7)重量輕 - 每個關節扭矩傳感器重約 30 克（包括電纜），而傳統的 6 DoF F/T 傳感器重約 ~400 克；

      (8)高溫穩定性；

      (9)出色的線性度和可重復性規格；

      (10)更多可用數據，每個關節處的獨立傳感器具有更高的分辨率；

      (11)大孔徑/孔/內徑 – 更易于通過接線和工具。

      對協作機器人（又名協作機器人）的需求正在快速增長，因?yàn)樗墙鉀Q嚴重勞動力短缺的可行解決方案，這種短缺給供應鏈帶來壓力并阻礙經濟增長。然而，協作機器人也必須與人類一起安全地工作。 FUTEK 的工程師開發了一種協作式機器人扭矩傳感器，可在人機協作中提供功能安全性，同時提高精度和速度。

      FUTEK 的諧波齒輪扭矩傳感器可以定制，以符合 ISO13849 標準的功能安全要求。

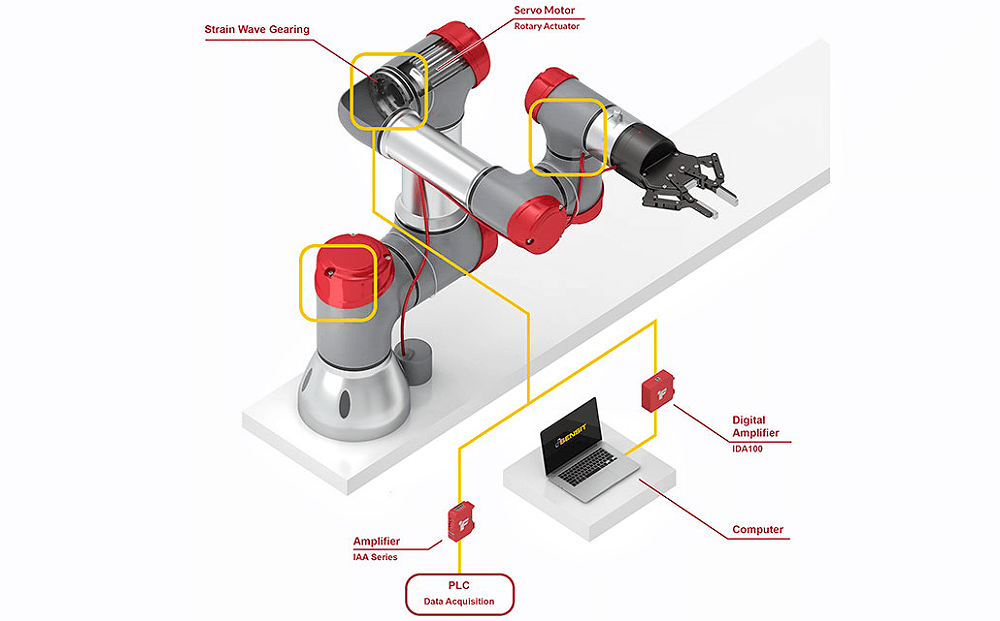

工作原理

      (1)應變波齒輪扭矩傳感器安裝在機械臂應變波齒輪箱及其安裝點之間。

      (2)扭矩傳感器測量手臂運動過程中輸出的扭矩，然后由IAA系列，IDA100放大器或QIA多通道SPI數字輸出放大。

      (3)然后將放大的信號發送到PLC或機械臂控制器，提供高精度扭矩反饋并允許閉合控制回路系統。

      (4)此外，使用 IDA100，可以監控傳感器的放大輸出，并使用 FUTEK 的 SENSIT? 軟件以數字方式調整模擬放大器設置。

使用中的產品

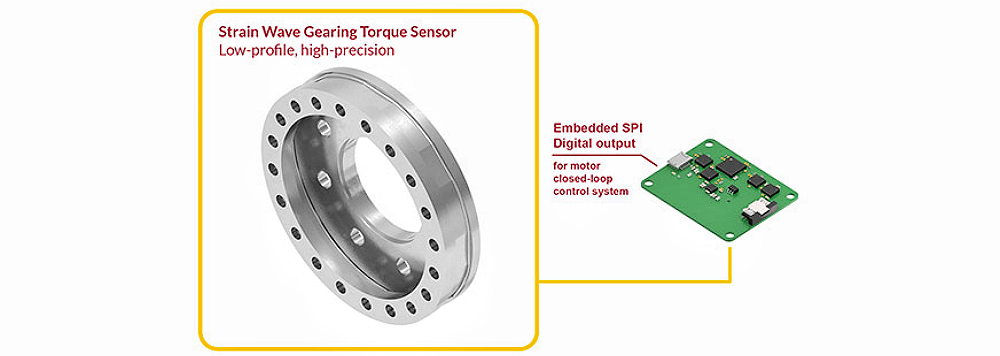

      輕質、薄型、高精度應變波齒輪扭矩傳感器，與 IAA 系列模擬放大器、IDA100 信號調理器或 QIA125 多通道 SPI 數字輸出配對。

      相關六軸力扭矩傳感器型號：QLA414、QMA142等。
