光學測量儀器制造商Gigahertz根據其相關色溫 （CCT）、流明輸出和正向電壓參數提供分類或“分箱”的 LED。例如，ANSI C78.377-2017 [1] 等標準以“箱”的形式規定了推薦用于普通照明的色度值范圍，這些“箱”由沿黑體軌跡繪制的一系列色度四邊形定義 CIE 1931 或 CIE 1976 色彩空間.

LED生產中的質量控制需求

     雖然這種預分揀限制了公差范圍，但它不會使用戶免于計量質量控制。這主要是由于用于LED分檔的操作參數與最終應用的操作參數不匹配。

     制造商通常根據~20 ms電流脈沖操作和結溫為25°C的測量值為其器件指定箱。 如今，LM-92-22“紫外LED的光學和電氣測量”[2]中描述的方法類似

    (1)用于 LED 測量的連續脈沖測量技術

    (2)用于LED測量的差分連續脈沖法

    (3)用于 LED 測量的平均差分連續脈沖 （M-DCP） 方法

    (4)用于 LED 測量的直流方法

    (5)用于 LED 測量的連續脈沖時間分辨 （CPT） 方法

     是已知的并被廣泛使用。因此，除了采用的特定電流驅動條件外，LED載板和相關散熱器的熱設計還會顯著影響任何組裝的LED模塊或產品的光學性能。此外，時序問題和抖動考慮因素也很重要，都是測量不確定度評估的一部分。

用于板載 LED 測試的測量系統

     兩種可能的措施 光強度 組裝的LED是光通量和發光強度。光通量的測量比光強度的測量更可取，因為不需要將測量設備與LED光束特別對準。這 BTS256-LED測試儀 將積分球與其 雙技術傳感器技術 能夠直接測量原位 LED 的光通量、光譜功率分布、CCT 和顯色性（CIE CRI 和 IES TM-30-15）。積分球的錐形測量孔徑簡單地定位在組裝好的LED上進行測量。

     使用我們的測量設備可以完美地測量板上的紫外 LED、可見光 LED 和近紅外 LED 以進行質量控制。這當然是ISO 17025可追溯校準的。

     更多Gigahertz光度計產品型號：Optik P-9801 8x8通道光度計、X1-RCH-116 LED UV膠固化儀、P-9710高端光度計等。

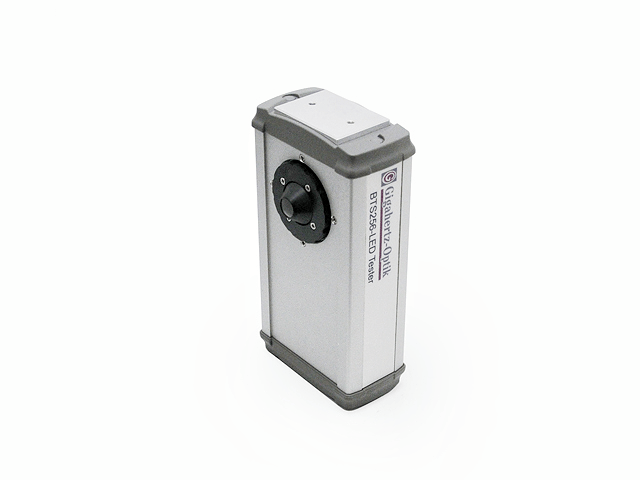

BTS256-LED測試儀簡介

     緊湊型 BTS256-LED 使您能夠方便地測量單個 LED 的光通量、光譜、顏色和顯色指數。一個特殊功能是設備的錐形測量端口。對板載LED進行測量的能力使得在測量中還包括熱效應成為可能。LED的光通量、顏色、顯色指數和光譜通常在幾秒鐘內測量。因此，該設備是檢測進貨以及生產過程中質量控制的理想選擇。它在設計部門也非常有用。

    (1)創新實施的帶錐形測量端口的小型積分球;

    (2)替代校正輔助燈（自吸收校正）;

    (1)比泰克傳感器* 實現最高的測量精度;

    (4)測量值包括：光譜輻射功率、色溫、CRI、色度坐標等;

    (5)即插即用 LED 測試.
