磁致伸縮位移傳感器是一種基于鐵磁材料磁致伸縮效應開發的位移檢測裝置，也是一種位移檢測傳感器。它可用于在惡劣的工業環境下連續、精確、實時地檢測各種運動部件的位移（位置）和速度。作為實現精確操作和控制的重要部件，可大幅度提高整個系統的精度和效率。適用于檢測直線運動機械裝置的行程或位置。液壓系統的精密伺服反饋控制是最典型的應用之一。

      磁致伸縮位移傳感器的工作原理

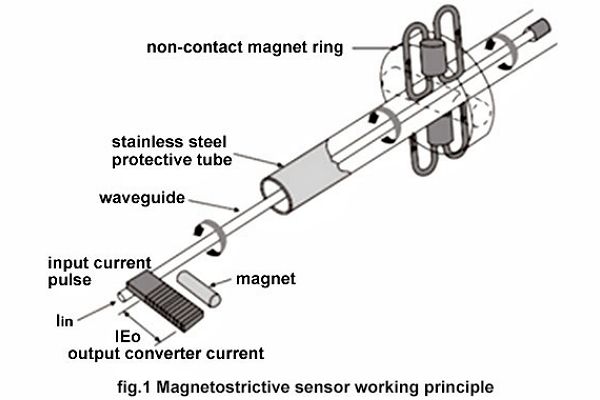

      磁致伸縮傳感器用于測量直線位移。它由磁致伸縮敏感元件（波導）、電路、保護殼體和非接觸磁環組成。如圖1所示，磁致伸縮傳感器工作時，電路產生一個啟動脈沖，該脈沖沿波導方向傳輸，同時沿波導方向產生一個螺旋磁場，當磁場與非接觸磁環的磁場相遇時，波導產生磁致伸縮效應、 即產生機械波并沿波導向電路傳輸，該機械波以恒定的速度V傳輸，電路部分的能量拾取機構將該機械波轉換為微弱的電信號，經放大后得到一個末端脈沖，算出起始脈沖與末端脈沖的時間差T。最后得出位移值L=VT。

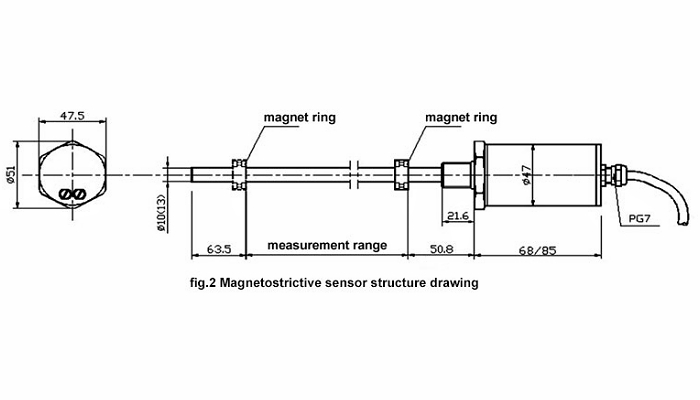

      磁致伸縮技術應用于位移傳感器已有50多年的歷史。早期，電位計廣泛應用于注塑機。但無論其精度、可靠性、行程和使用壽命都比不上磁致伸縮位移傳感器。因?yàn)殡娢黄魇墙佑|式的，長期反復使用，碳刷難免磨損，最終失效。而磁致伸縮傳感器具有無觸點、無磨損、經久耐用、安裝簡單、外形小巧等特點。因此具有電位計無法比擬的技術優勢。磁致伸縮位移傳感器基本結構見圖2。

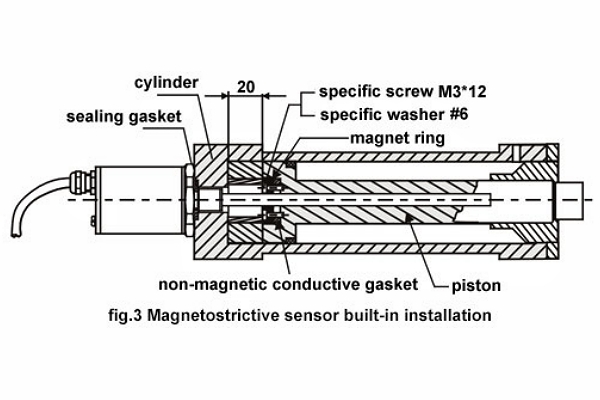

      圖3為液壓缸用磁致伸縮位移傳感器內置安裝圖。磁致伸縮傳感器與液壓缸無桿端剛性連接，并在空心活塞桿內完成全行程。磁環與液壓缸活塞相連。當活塞沿行程移動時，傳感器可精確確定活塞（或磁鐵）的位置。
