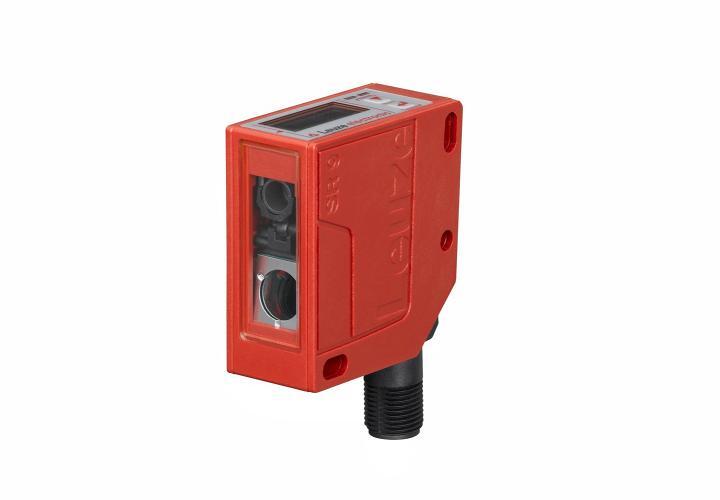

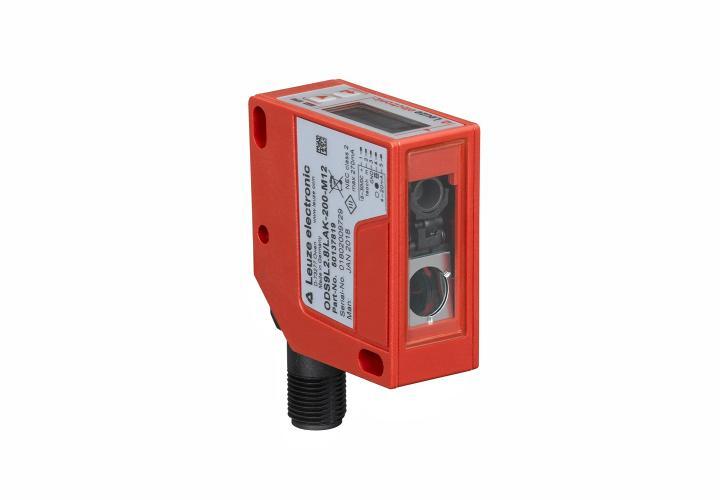

德國勞易測 Leuze ODS9L1.8/LAK-100-M12 高精度測距傳感器/光學測距傳感器，由于分辨率高，ODS9L1.8/LAK-100-M12 傳感器非常適合物體測量或質量檢查。商品編號： 50146442。
| （1）基礎數據 | |||
| 系列：9 | 應用： ? 全高度檢查 ? 材料切割過程中的長度測量 ? 物體測量 | 掃描系統類型：相對于物體 | 專門設計： ? 停止輸入 ? 激活輸入 ? 示教輸入 |
| （2）特性參數 | |||
| MTTF：36 年 | |||
| （3）光學數據 | |||
| 射線走向：準直 | 光源：激光, 紅色 | 波長：650 nm | 激光等級：1, IEC/EN 60825-1:2014 |
| 傳輸信號波形：脈沖 | 脈沖持續：22,000 μs | 光斑直徑 [針對傳感器距離]：1 mm [100 mm] | 光斑幾何形狀類型：圓型 |
| （4）測量數據 | |||
| 測量范圍：50 ... 100 mm | 分辨率：0.01 mm | 精度：0.5 % | 精度參考值：測量距離 |
| 再現性(1σ)： 0.05 mm | 相對溫度漂移 ：0.02 %/K | 參照：否 | 光學測距原理：光三角測量 |
| （5）電氣數據 | |||
保護電路： ? 反極性保護 ? 暫態保護 ? 短路保護 | 性能數據： ? 供電電壓 UB：18 ... 30 V, DC ? 剩余波紋度：0 ... 15 %, 來自UB ? 開路電流：0 ... 50 mA | 輸入端： ? 數字開關量輸入數：1 個 ? 開關量輸入： ? 電壓類型：DC ? 開關電壓：UB ? 數字開關量輸入 1： ? 功能 停止輸入： ? 激活輸入 ? 示教輸入 ? 觸發 | 輸出： ?模擬輸出數：1 個 ?數字開關量輸出數：1 個 ?模擬輸出： ?模擬輸出 1 ?類型：可配置，出廠設置：電流 ?配置：連接1，引腳2 ?開關量輸出： ?電壓類型：DC ?開關電壓： ?低：≤2V ?高：≥(UB-2V) ?開關量輸出1： ?配置：連接1, 引腳4 ?開關元件：晶體管, 推挽 ?開關原理：IO-Link / 亮通 (PNP) / 暗通 (NPN) |
| （6）時序 | |||
| 響應時間：1 ms, 環境條件不變時，90 % 亮度，標準測量模式 | 延時：300 ms | ||
| （7）接口 | |||
| 類型：IO-Link | IO-Link： ?COM模式：COM3 ?概述：智能傳感器概述 ?最小循環時間：COM3 = 0.5 ms ?幀類型：2.V ?端口類型：A ?規格書：V1.1 ?SIO-模式支持：是 ?過程數據 IN：4字節 ?過程數據 OUT：8位 ?雙通道：是 | ||
| （8）連接 | |||
| 接口數量：1 個 | 連接1： ?功能： ?供電電源 ?信號輸入 ?信號輸出 | 類型：接頭, 旋轉，90 | 螺紋規格：M12 |
| 類型：插頭 | 材料：塑料 | 引腳數：5 個引腳 | 編碼：A-編碼 |
| （9）機械參數 | |||
| 結構：方形 | 尺寸（寬 x 高 x 長）：21 mm x 50 mm x 50 mm | 外殼材料：塑料 | 鏡頭蓋材料：玻璃 |
| 凈重：50 g | 外殼顏色：紅色 | 緊固類型： ?通孔安裝 ?通過可選安裝設備 | |
| （10）操作和顯示 | |||
顯示類型： ?LED ?OLED顯示 | LED數：2 個 | 操作控制： ?控制按鈕 ?計算機軟件 | |
| （11）環境數據 | |||
| 環境溫度，工作：-20 ... 50 °C | 環境溫度，儲藏：-30 ... 70 °C | 外部環境光耐抗性：20,000 lx, EN 60947-5-2 | |
| （12）認證 | |||
| 防護等級：IP 67 | 安全等級：III | 認證：UL | 應用標準：IEC 60947-5-8 |

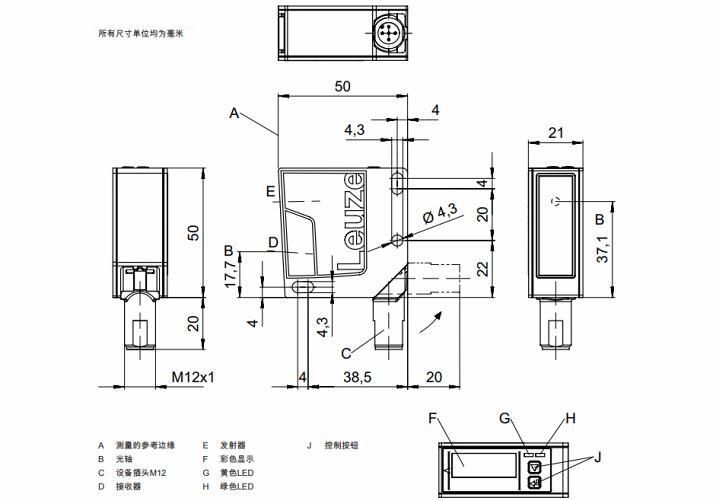

尺寸圖

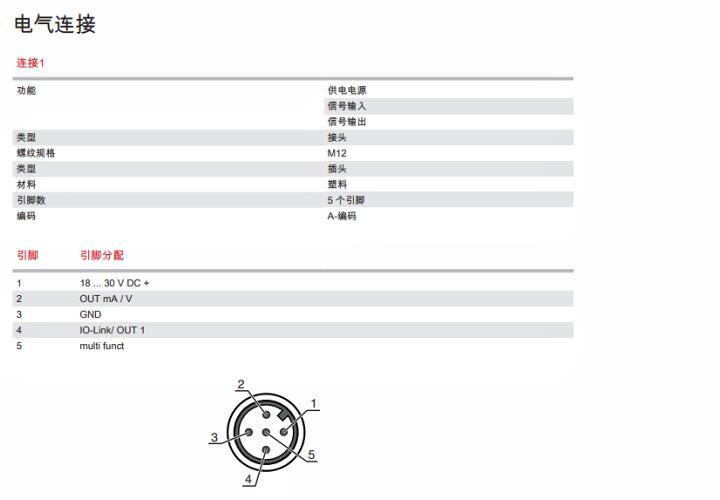

電氣連接圖

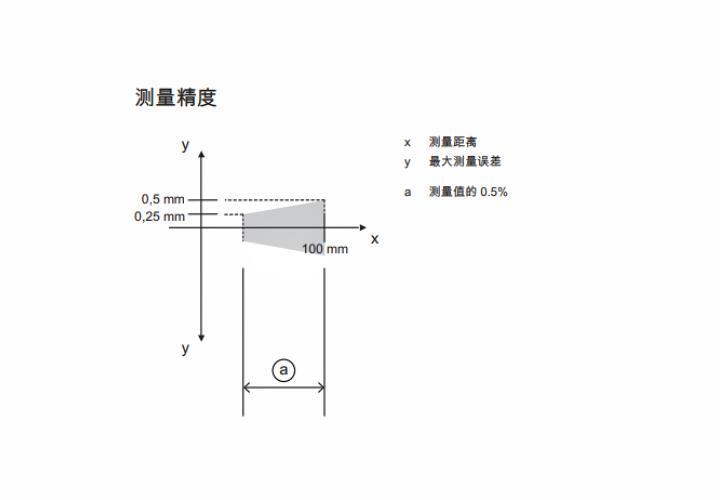

測量精度示意圖
