徑向環形編碼器和軸向環形編碼器的區別？兩者有何特點作用

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2023-07-08 09:32:29

傳統的旋轉編碼器測量旋轉軸的位置或速度，通過聯軸器或空心孔安裝，使編碼器安裝在軸上。但并非所有旋轉部件都有可以安裝編碼器的軸。例如，直接驅動旋轉電機（也稱為扭矩電機、薄餅電機或洛倫茲力電機，具體取決于其結構和操作）設計為沒有輸入軸或輸出軸。由于傳統的軸編碼器不適合，這些應用通常使用環形編碼器 - 一種旋轉編碼器，其特點是大空心孔和小軸向高度。

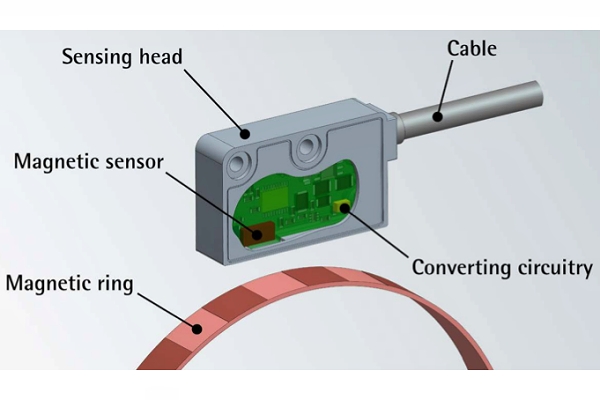

環形編碼器的兩個主要組件是包含磁性或光學標尺的環和掃描頭

徑向環形編碼器和軸向環形編碼器的區別

環形編碼器 - 也稱為通孔編碼器或大孔徑空心軸編碼器 - 由兩個組件組成：包含測量刻度的環和包含傳感元件和電子器件的掃描單元。編碼器組件單獨安裝并直接集成到應用中 - 例如，直接集成到機器人關節中，或直接集成到 NEMA C-Face 電機的表面上。與其他旋轉編碼器設計不同，環形編碼器不需要支撐軸承，并且完全非接觸式，因此可以在更高的轉速下運行并承受高沖擊和振動負載。（絕對值編碼器）

根據所需的掃描頭方向，編碼器環可以是徑向或軸向類型。徑向環形編碼器的編碼器刻度位于環的外“邊緣”，因此掃描單元位于環的側面，面向內，徑向朝向環孔的中心?；蛘撸S向環形編碼器的刻度尺位于環的“面”上，以便掃描單元面向編碼器的軸線。

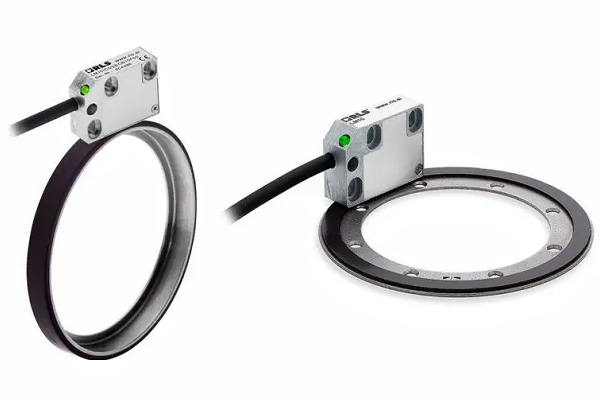

徑向環形編碼器（左）的掃描單元位于環的外邊緣，而軸向環形編碼器（右）的掃描單元位于編碼器的表面。

徑向環形編碼器和軸向環形編碼器的特點

與其他旋轉編碼器一樣，徑向和軸向環形編碼器都可以設計為提供增量或絕對定位信息，并可采用磁性、光學甚至感應掃描技術，以滿足廣泛的精度和分辨率要求并承受各種環境條件。盡管使用磁性或感應掃描的環形編碼器具有相對較大的安裝公差，但光學環形編碼器需要更精確的安裝和對準。（增量式編碼器）

徑向環形編碼器和軸向環形編碼器的應用

徑向和軸向環形編碼器通常用于空間受限的應用，尤其是那些使用旋轉直驅電機的應用，例如機器人關節、旋轉分度臺和執行器。環形編碼器的小軸向高度最大限度地減少了占地面積，而大孔則為布線電纜和氣動管線提供了路徑。

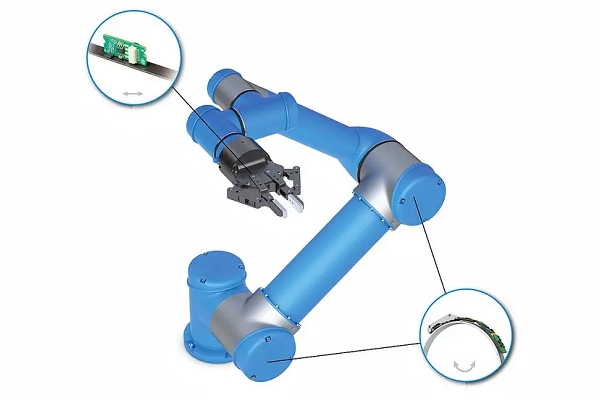

環形編碼器增長最快的應用領域之一是機械臂
