德國原裝進口 Gigahertz-Optik ISS-17-RGBW 基于 LED 的多功能積分球均勻光源，用于成像和非成像設備的高動態范圍測試和校準，配有光譜參考傳感器和直觀的 S-ISS 軟件：
?具有可變強度控制的積分球源；
?170 mm ? 球體，50.8 mm ? 端口，BaSO 4涂層；
?RGBW LED 可通過光圈調節強度；
?光譜參考傳感器CSS-45，亮度和光譜輻射率校準；
?系統包括用于系統控制的電子設備；
?球體直徑：170 mm；
?光輸出端口：50 mm；
?校準光譜范圍/nm：360 nm - 830 nm；
?光源：RGBW LED；
?輸出范圍：取決于單個 LED 設置；
?評論：符合 EMVA 1288 標準的積分球光源，帶 LED 光源和連續強度調節。

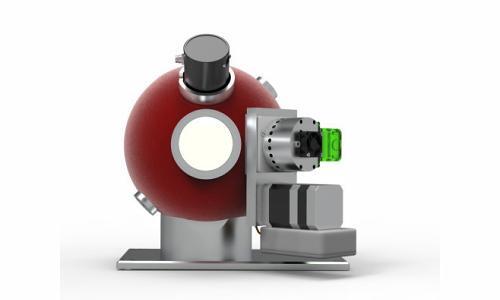

帶有光譜 CSS-45 參考探測器的 ISS-17-RGBW
積分球是一個“均勻光源”，提供的照明場具有極高的亮度均勻性。
ISS-17-RGBW 光源

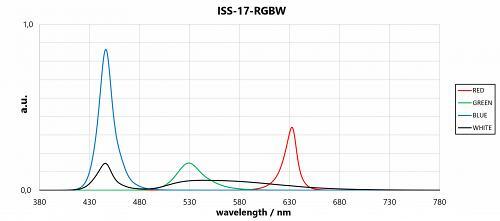

我們?yōu)樵搰?guó)際空間站提供標準配置的 RGBW LED 設置。由于有 4 個獨立的電源通道，因此可以動態調整頻譜分布。特別是在CSS-45等光譜輻射參考傳感器的幫助下，這種控制非常精確，并且還可以通過不同的 LED 電流來控制 CCT。這是通過可變光圈和/或 LED 電流進行強度控制的補充。
除了主動控制 CCT 和強度之外，S-ISS 還可用于 CSS-45 的光譜測量以及數據導出、控制序列、重新調整等。因此，S-ISS 是系統控制器在軟件版本中。軟件的性能范圍也將不斷增加。

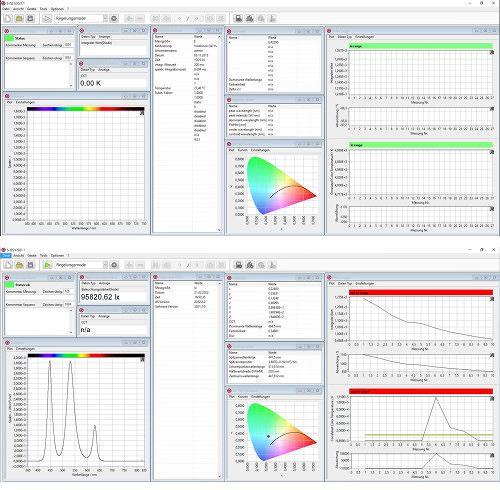

用于系統調節和控制的 S-ISS 軟件
照明場的光譜輻射亮度的校準使得可以使用積分球光源作為校準標準來比較光譜輻射計的光譜輻射亮度。成像和非成像設備的高動態范圍測試和校準以及成像光譜儀或像素對齊也是主要應用。由于 RGBW LED 可以使用不同的 CCT。
光源和積分球之間的可調孔徑使得可以在恒定色溫下調節光譜輻射強度和亮度。亮度顯示為參考值。除了亮度之外，光譜監控檢測器或也稱為參考檢測器還測量色溫等光譜值。這使得可以設置不同色溫的光源?？梢栽诠庠春颓蝮w之間固定漫射窗以改善積分球內的漫射光分布。

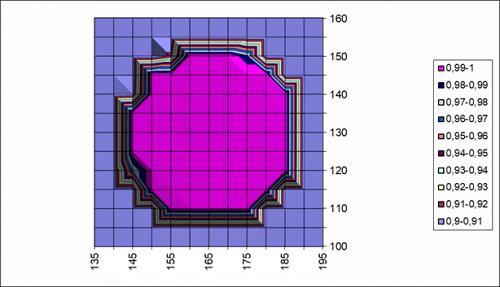

ISS-17-RGBW 提供出色的亮度分布均勻性，中心點典型值為 +/-0.5%，
平均值典型值為 +/-0.3%。測量球體均勻性時使用擴散器 UMPF-LSOK30-DTB。
Gigahertz-Optik設計和制造的控制電子裝置配有精密的4通道電源，確保積分球光源工作時的高精度。
亮度、光譜輻射率和色溫的校準由Gigahertz-Optik 光學被測量校準實驗室執行。校準是參照光譜輻射亮度經國家計量實驗室校準的校準標準進行的。校準及其結果由符合 ISO 17025 的相應校準證書確認。
| 參數/規格 | |||
| 積分球 | 內徑 170 毫米（基球型號 UMTB-170-S-1），帶硫酸鋇涂層 (ODP97)。 | 光輸出端口 | 50 mm 帶分辨率管以抑制橫向入射光 (UMPA-2.0-xx) |
| 均勻度 | 更好 98%。 | 光源 | RGBW LED。 |
| 監控探測器 | 光譜參考傳感器CSS-45。 | 設計 | S-ISS 借助 VAM 可變光圈和 CSS-45 監控探測器控制 ISS-17-RGBW。 |
| 校準 | 光譜輻射度：光譜范圍 380 nm 至 780 nm，步長為 10 nm，包括校準證書。 亮度：在校準點 （可選擇不同的校準，包括 ISO 17025 測試） | 控制電子設備 | ED-SC-4x20-MD 電子設備采用 3/4 19“ 機架安裝。 |
| 電源 | ED-SC-4x20-MD 的交流輸入為 (115 - 230) V / (50 - 60) Hz。 | 溫度范圍 | (+5 至 +30) °C，無冷凝 |
| 型號 | 描述 |
| S-ISS | 均勻光源 (ISS) 應用軟件。 |
| 型號 | 描述 |
| ISS-17-VA | 用于成像和非成像設備的高動態范圍測試和校準的多功能積分球均勻光源。 |
| ISS-15-RGBW | 符合 EMVA 1288 的均勻積分球光源。 |
| ISS-8P-LED-VA | 具有可變強度控制的均勻積分球源。 |
| ISS-30-VA-V05 | 符合 EMVA 1288 的均勻積分球光源。 |
