德國勞易測 Leuze ODSL 8/V66.01-500-S12 高精度測距傳感器/光學測距傳感器， ODSL 8/V66.01-500-S12 具有分辨率高，非常適合物體測量或質量檢查。即使在惡劣條件下，例如有光滑物體的情況，這些傳感器也能進行精確測量，有些還配有顯示器。商品編號： 50111175。
| （1）基礎數據 | |||
| 系列：8 | 掃描系統類型：相對于物體 | ||
| （2）光學數據 | |||
| 光源：激光, 紅色 | 激光等級：2, IEC/EN 60825-1:2007 | 光斑直徑 [針對傳感器距離]：2 mm x 6 mm | |
| （3）測量數據 | |||
| 測量范圍：20 ... 500 mm | 分辨率：0.1 ... 0.5 mm | 精度，近程：2 % | 精度，距離范圍：4 % |
| 精度參考值：測量距離 | 近程重復性；1 % | 重復性，距離范圍：3 % | 參考值重復性：測量距離 |
| 測量時間：2 ... 7 ms | 參照：否 | 黑/白背景屏蔽性能：1.5 % | 光學測距原理：光三角測量 |
| （4）電氣數據 | |||
性能數據： ? 供電電壓 UB：18 ... 30 V, DC | 輸出： ? 模擬輸出數:1 個 ? 數字開關量輸出數:2 個 | 模擬輸出1： ? 類型：電壓 | 開關量輸出1： ? 開關元件：晶體管, 推挽 |
| 開關量輸出2： ? 開關元件：晶體管, 推挽 | |||
| （5）連接 | |||
連接1： ? 類型：接頭, 旋轉，90 ? 螺紋規格：M12 ? 材料：金屬 ? 引腳數：5 個引腳 | |||
| （6）機械參數 | |||
| 外殼材料：金屬 | 金屬外殼：壓鑄鋅 | 鏡頭蓋材料：塑料 | 凈重：70 g |
| 尺寸（寬 x 高 x 長）：15 mm x 48 mm x 38 mm | |||
| （7）操作顯示 | |||
| 配置類型：開關 | 操作控制：旋轉開關 | ||
| （8）環境數據 | |||
| 環境溫度，工作：-20 ... 40 °C | 環境溫度，儲藏：-40 ... 50 °C | ||
| （9）認證 | |||
防護等級： ? IP 67 ? IP 69K | 安全等級：II | 認證：c UL US | 應用標準：IEC 60947-5-2 |

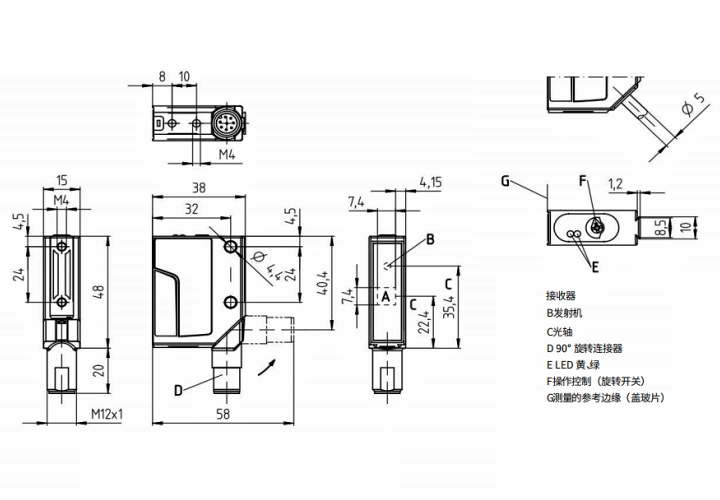

尺寸圖

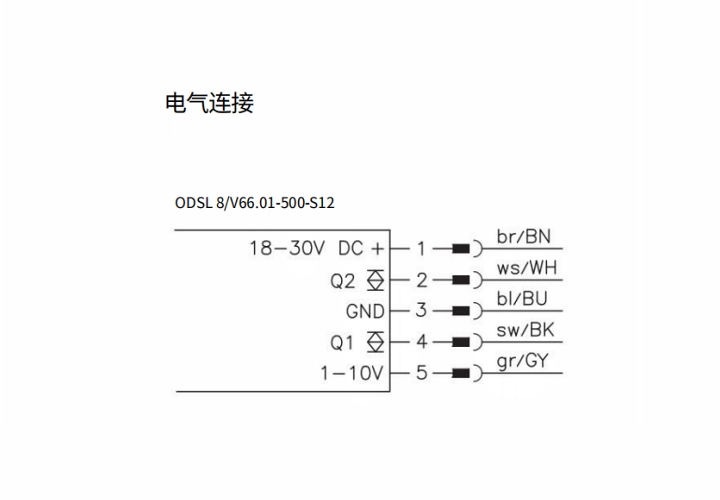

電氣連接圖

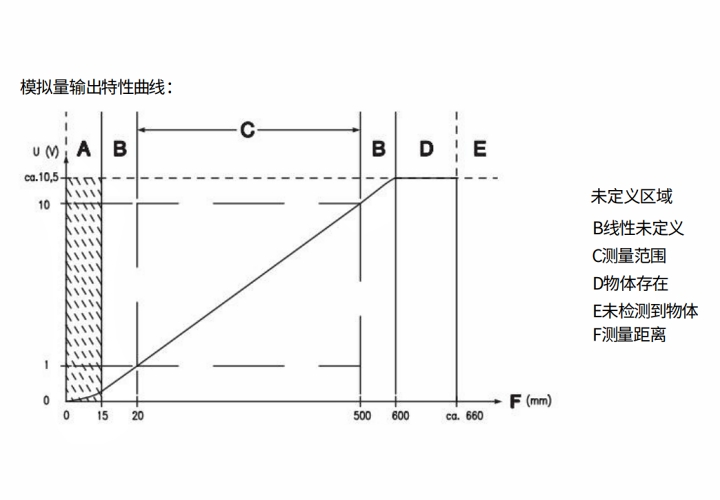

模擬量輸出特性曲線圖
